晶圆传送机
分享到:

晶圆传送机

本晶圆检测系统结合了拥有近贰百年光学历史的德国光学大厂Leica公司的光学显微镜系统,全方位的解决了当前半导体产业客户对8英寸及以下尺寸晶圆、第1/2/3代半导体材料晶圆的晶圆传送&光学检测需求。  该系统具有其它同类型产品所不具备的通用性,可以兼容第一~第三代材料,兼容不透明材质\半透明\全透明材质的晶圆,以及对应的8/6英寸、6/4英寸、4/2英寸晶圆尺寸兼容。  该系统具有其它同类型产品所不具备的扩展性,可以升级成为全自动检测系统(可以选配AOI/AI智能检测软件),可以针对特殊工艺晶圆、特殊标记Mark、双平边晶圆等进行相应的扩展或者改造,可以选配SMIF系统、SECS/GEM通讯协议。 本设备整体兼容6&8英寸晶圆,适用于硅片(不透明材质)、碳化硅及其它透明/半透明材质晶圆片。设备可识别Flat\Notch,支持晶圆厚度范围:8英寸300um~1000um / 6英寸200um~1000um。
产品详情

² 设备名称:Wafer Inspection System 晶圆检测系统

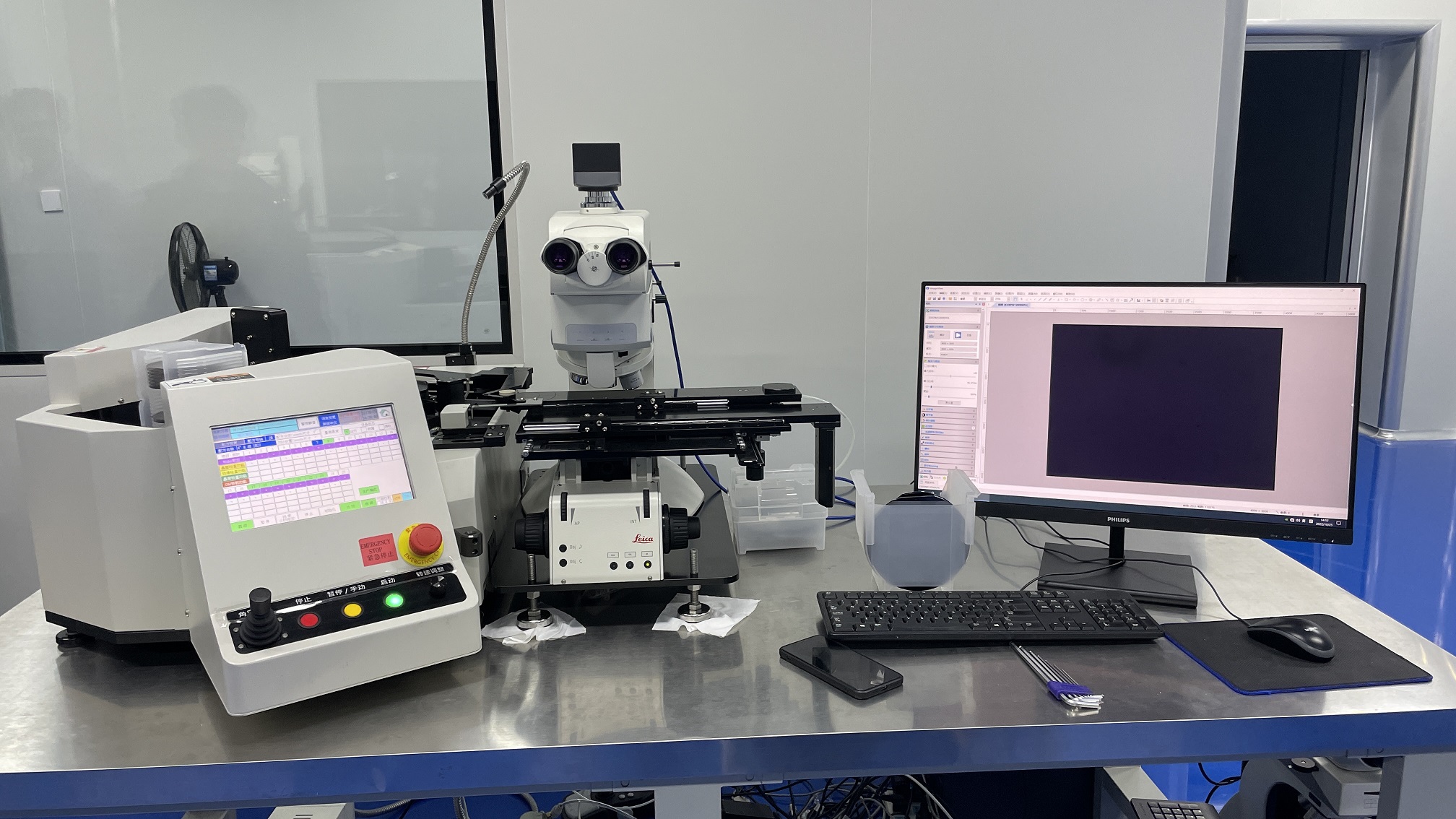

² 设备构成:Kino 晶圆传送机和德国Leica光学显微镜


1)      设备简介:

本晶圆检测系统结合了拥有近贰百年光学历史的德国光学大厂Leica公司的光学显微镜系统,以及台湾专业半导体设备制造商晟耀光电的晶圆自动传送机系统,全方位的解决了当前半导体产业客户对8英寸及以下尺寸晶圆、第1/2/3代半导体材料晶圆的晶圆传送&光学检测需求。

该系统具有其它同类型产品所不具备的通用性,可以兼容第一~第三代材料,兼容不透明材质半透明全透明材质的晶圆,以及对应的8/6英寸、6/4英寸、4/2英寸晶圆尺寸兼容。

该系统具有其它同类型产品所不具备的扩展性,可以升级成为全自动检测系统(可以选配AOI/AI智能检测软件),可以针对特殊工艺晶圆、特殊标记Mark、双平边晶圆等进行相应的扩展或者改造,可以选配SMIF系统、SECS/GEM通讯协议。
